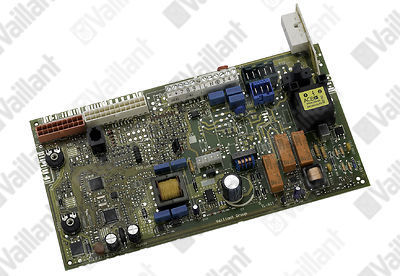

Электронная плата управления котлом на Vaillant Turbo/Atmo Plus/Pro VUW/VU 122-362/120-280

Характеристики электронной платы управления котлами Vaillant Turbo/Atmo Plus/Pro VUW/VU 122-362/120-280

Системная плата, защищенная от перенапряжения в электросети, обеспечивает выполнение всех функций регулирования, управления работой котлов Vaillant Turbo/Atmo Plus/Pro VUW/VU 122-362/120-280. На элементе расположены газопоточный автомат, блок питания. Спецификации детали включают:

•          Материал изготовления: полиуретан, пластик, металл;
•          Назначение: контроль, управление работой котельного оборудования, аварийное отключение, сообщение о поломках;
•          Особенности: с блоком питания, газопоточным автоматом;
•          Артикул по чертежам: п0020092371.

Если плата управления (розжига) неисправна, требует ремонта или замены, то доверить процедуру необходимо опытным, квалифицированным специалистам. Провести все мероприятия для восстановления работоспособности оборудования с сохранением гарантий производителя смогут инженеры нашего авторизованного центра «Masters Group». Заявку вы можете оставить на сайте, по телефону уже сегодня.

Коды ошибок Vaillant, сообщающие о поломке платы управления

F26:

•          неисправность электроники;
•          нарушение целостности проводов на жгуте;
•          поломка серводвигателя газовой арматуры.

F27 (защитное отключение):

•          поломка элемента контроля пламени на плате;
•          поломка электромагнитного газового клапана;
•          влага в блоке электроники.

F28 (неудачный розжиг):

•          поломка блока электроники;
•          неисправность газового счетчика;
•          повышенное содержание воздуха в газе, пониженное давление;
•          срабатывание реле давления газа;
•          аварийное срабатывание термического запорного элемента;
•          засорение линии отвода конденсата;
•          использование неподходящей газовой форсунки/ газовой арматуры;
•          ошибка при подключении многоконтактного штекера к электронной плате управления;
•          поломка в системе розжига (неисправность трансформатора, кабеля, электрода, штекера);
•          неправильное заземление;
•          обрыв проводов в жгуте, в цепи ионизации (электрод, кабель).

F32 (проблемы с вентилятором):

•          блок электроники неисправен;
•          ошибка при подключении штекера к плате управления, к вентилятору;
•          вентилятор заблокирован;
•          обрыв проводов в жгуте;
•          поломка датчика Холла.

F61 (проблемы в управлении газовой арматурой):

•          поломка управляющей платы;
•          неисправность газовой арматуры;
•          повреждение подвода жгута кабелей к арматуре (короткое замыкание, замыкание на массу).

F62 (задержка при отключении газовой арматуры, посторонний свет):

•          неисправность электронной платы;
•          поломка арматуры газовой.

F63:

•          поломка блока электроники.

F64:

•          поломка электронного блока;
•          неисправность NTC (замыкание на подающей/ обратной линии).

F65 (перегрев блока электроники):

•          неисправность блока электроники.

F67 (ошибочный сигнал пламени):

•          поломка блока электроники;
•          повышенное содержание воздуха в газе, недостаточный напор;
•          каналы слива конденсата засорены;
•          происходит рециркуляция отходных газов;
•          неправильно подобрано газовое сопло;
•          обрыв проводов в цепи тока ионизации (электрод, кабель).

F70 (неверный код аппарата):

•          при одновременной смене дисплея и платы не запрограммирован новый код агрегата;
•          отсутствует/ неверно введено сопротивление параметра мощности.

Обратите внимание! Если плата вышла из строя, то дисплей на корпусе котла гаснет.
